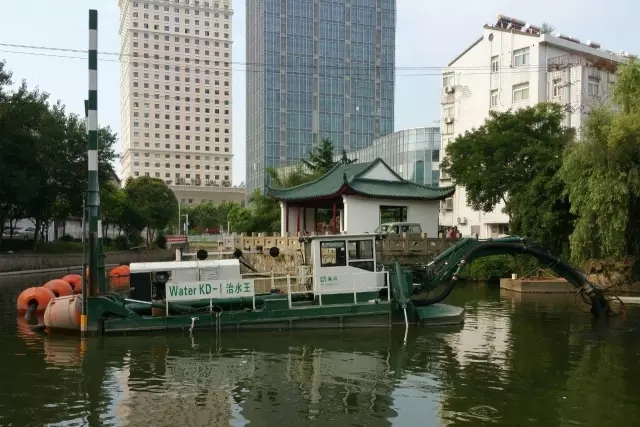

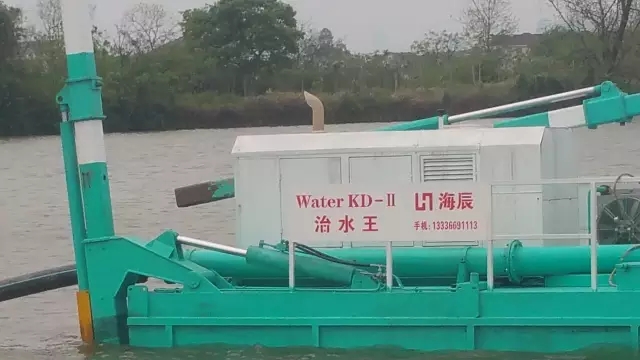

海辰“治水王”船

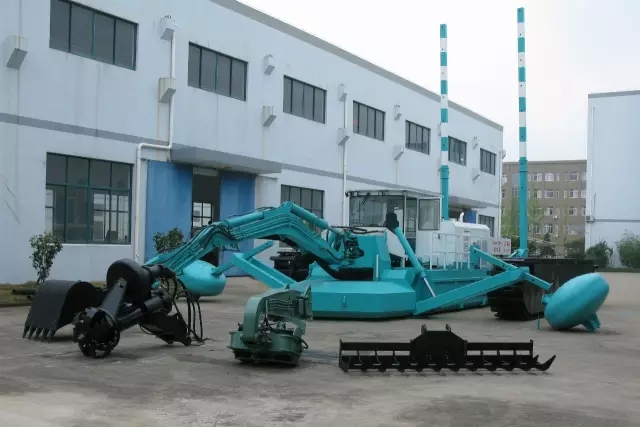

海辰“治水王”多种作业头

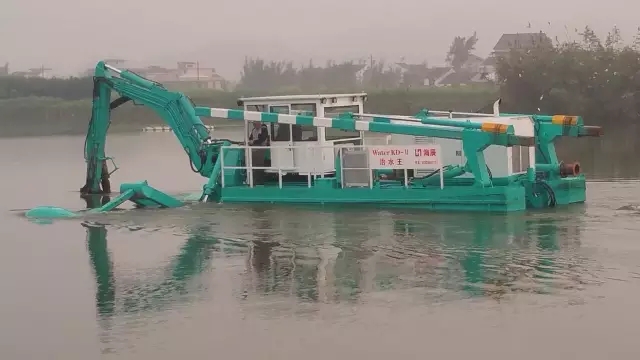

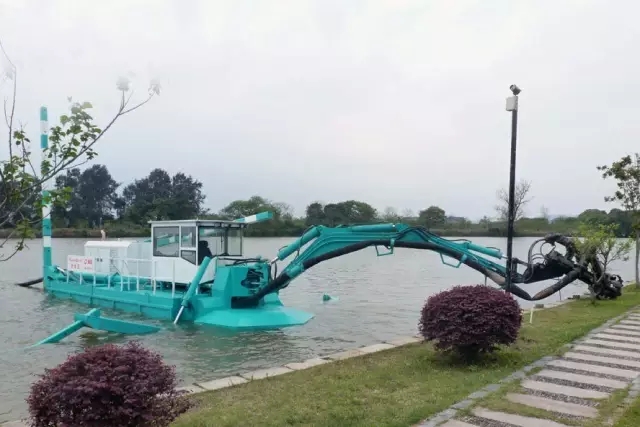

海辰“治水王”航行中

海辰“治水王”停泊岸边

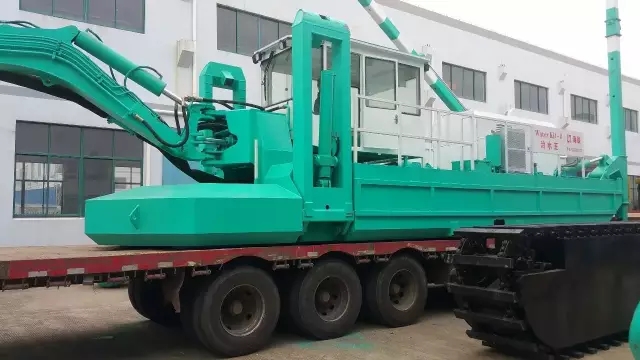

海辰“治水王”装车

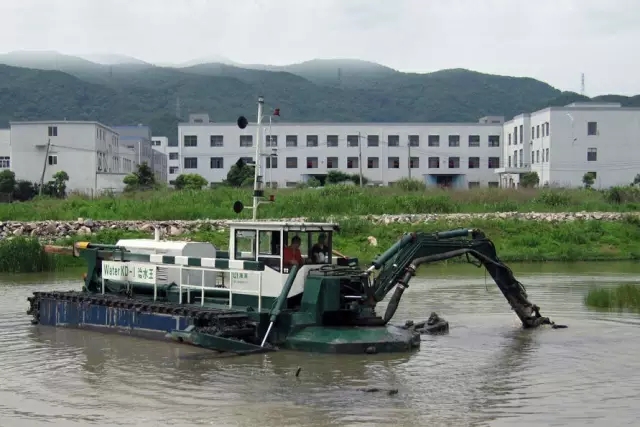

边箱履带行走挖泥作业

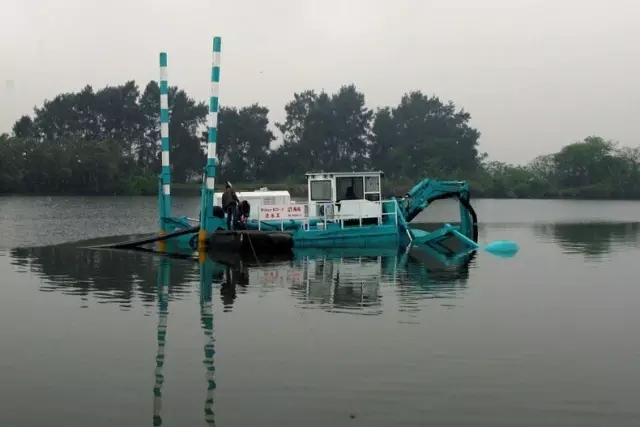

在温州七都下水

休工停泊

多种作业头

南通通州作业

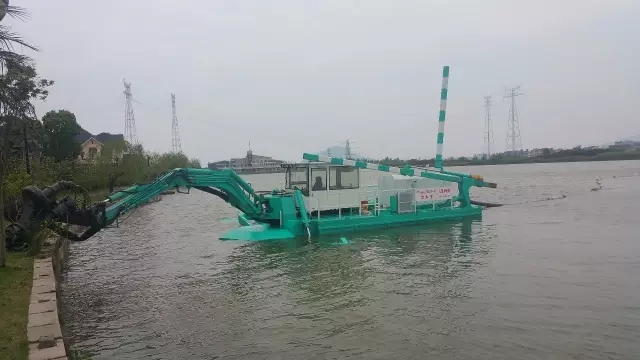

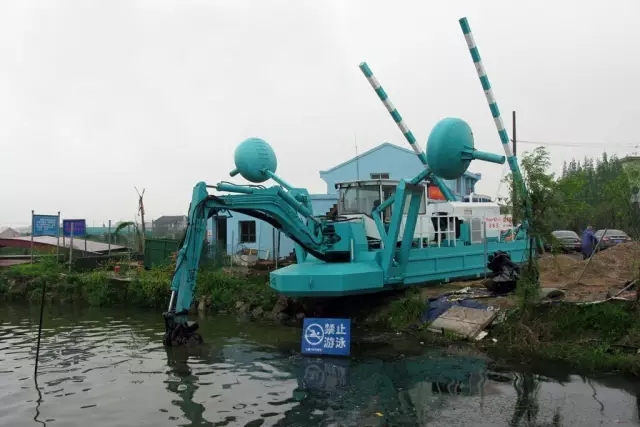

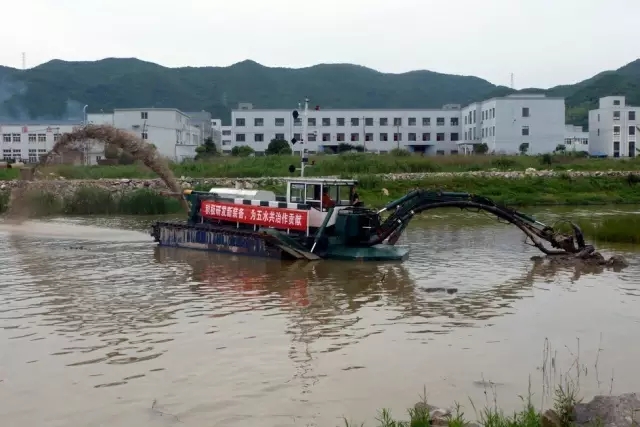

温州七都挖泥作业

五水共治办考察

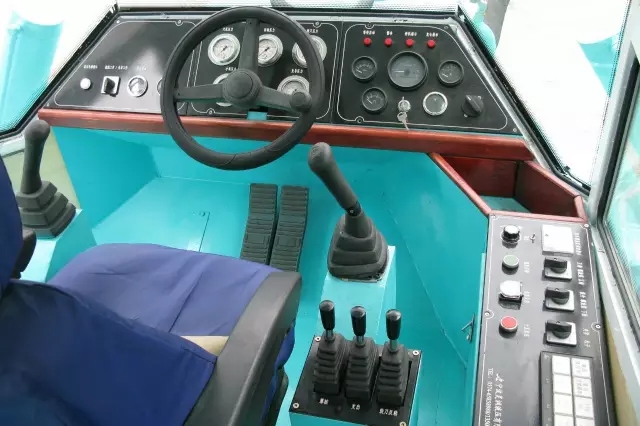

驾驶室内仪表台

    1、调遣方便，上下车无需起重机的协助，可以自行上、下拖车，可在普通公路上使用拖车运输；无需其它设备协助，可以自行出入水面；

    2、具有螺旋桨驱动自航功能；

    3、具有定位桩和支腿支撑平衡作用，使船在稳定情况下施工作业；

    4、功效高，采用水下泥泵和绞刀复合装置使船有很高的吸入泥浆浓度，通常泥浆浓度可达到30%左右；

    5、单人操作，具备挖掘机操纵技能人员稍加培训即可进行操作；

    6、可在挖泥船等常用疏浚设备都无法施工的环境，如封闭河道、沟渠等浅水区、工业沉淀池、水库等有限空间施工；

    7、船上设灯光照明，可持续不间断的作业，将功效最大化

1.发动机

康明斯QSB6.7，增压中冷

功率194千瓦(260马力) 转速(2200转/分时)

燃油舱容积 2000升

电气系统 24伏

电瓶 2×240安培小时

2.液压系统（主要件采用德国进口）

一台轴向柱塞泵用于泥泵和推进器

最大工作压力 25MPa

排量 145ml/r

一台轴向柱塞泵用于挖掘作业和稳定器

最大工作压力 25MPa

排量 85ml/r

3.挖掘装置

回转角度 180

铲斗油缸爆发力 80kN

小臂油缸挖掘力 80kN

最大伸距时的起重量 22kN

使用功率提升时在最大伸距时的起重量 25kN

工作装置快速接头

4.稳定器

可拆卸式前浮子，最大工作水深 5m

可倾斜式后定位桩，最大工作水深 6m

5.船体

由八个水密舱组成的单体船

船体内外防腐漆

船底防护滑轨

防滑甲板

栏杆

6、驾驶室

全方位可调豪华座椅

一只移动式侧窗

暖气、空调

PLC液压控制系统和发动机的全套仪表

工作灯和航行信号灯

7、运输尺寸和重量

运输长×宽×高：11×3.3×3.1m

运输重量 约20T

8.自航系统的航速约4节

9.自选设备

（基本船价包括一只500升反铲斗）

绞刀泵

排泥管

喷管

耙子

蛤壳式抓斗

竖桩斗

钢板桩打桩头

维修用起重机

边浮箱

10.泥泵

泥泵出口管径DN250，最大挖深6.5m，最大排距2km，清水排量500m3/h

 Engine

cummins QSB6.7, turbocharged and Intercooled

flywheel power at 2000 rpm 194 kW (260hp)

fuel tank capacity 2000 l

electric system 24 V

batteries 2 x 240 Ah

Hydraulics

axial piston pump for dredging  and propeller

maximum operating pressure 250 bar

capacity 145 mm/r

axial piston pump for digging and stabilizers

maximum operating pressure 250 bar

capacity 85 mm/r

Excavator

swinging angle 180°

break-out force from bucket cylinder 80 kN

digging force from arm cylinder 50 kN

lifting capacity at max. reach 22 kN

lifting capacity with Power Lift at max reach 25kN

quick couplings for tools

Stabilizers

front stabilizers, max depth 5,0 m

rear tilting stabilizers, max depth 6,5 m

Hull

one piece hull divided into 8 watertight compartments

corrosion resistant painting outside and inside

protective skid bars on bottom

slip-safe deck, handrails

mast, signal lights for dredging and navigation

Cabin

comfortable cabin with good visibility

comfortable turning seat for easy entrance/exit

heating, ventilation and air conditioning

instructor’s seat in the rear

complete gauging for PLC hydraulics and engine tenwork lights

Transport dimensions and weight

transport length (without boom) width height 11x3.3x3.1 m

transport weight ca 20t

Travel speed with propulsion system ca 4 knots

Optional equipment

  (thebasic ship price includes a 500 liter backhoe)

   Reamer pump

   The mud pipe

   Nozzle

   Rake

   Clam shell

   Vertical pile bucket

   Steel sheet pile pile head

   Maintenance crane

   Side pontoon

Mud pump

   Mud pump outlet pipe diameter DN225

   maximum digging depth is 6.5 meters

   maximum row spacing 2km, water displacement 450m3/h
